- Modelos de prensa de volante com estrutura em C (10-75 toneladas)
- Características da prensa de volante C-Frame
- Modelos de prensas de estrutura em C com engrenagem traseira (50-450 toneladas)
- Características da prensa de estrutura C com engrenagem traseira
-
Modelos de prensa de volante com estrutura em C (10-75 toneladas)
Prensas de volante de ponto único com estrutura em C | Prensas de estrutura de folga de volante de ponto único
Nossas prensas de estrutura em C com volante proporcionam altas velocidades e alta produtividade, sem engrenagem de redução intermediária entre o acionamento e o eixo excêntrico.
Modelo de Imprensa Unidade T10 CE T15 CE T20 CE T30 CE T40 CE T50 CE T75 CE Capacidade
US Toneladas
11 16 22 33 45 56 84 KN
100 150 200 300 400 500 750 Velocidade SPM 190 165 155 145 145 140 12 Variable SPM* 93-230 88-220 84-210 80-200 76-190 72-180 60-130 Comprimento do curso Polegadas 0.24-1.57 0.3-2.36 0.24-2.36 0.31-2.99 0.31-3.07 0.47-4.33 0.55-5.51 mm 6-40 8-60 6-60 8-76 8-78 12-110 14-140 Ajuste de Ram Polegadas 1.18 1.57 1.97 2.36 2.36 2.76 2.76 mm 30 40 50 60 60 70 70 Distância Mesa-Ram** Polegadas 8.27 10.24 11.81 13.78 14.76 15.75 17.72 mm 210 260 300 350 375 400 450 Dimensões da mesa de trabalho Polegadas 9.45 x 14.17 11.81 x 15.75 11.81 x 17.72 14.17 x 22.83 14.96 x 25.59 17.32 x 29.53 19.69 x 31.50 mm 240 x 360 300 x 400 300 x 450 360 x 580 380 x 650 440 x 750 500 x 800 Superfície de carneiro
Polegadas
3.54 x 5.91 4.09 x 9.06 7.48 x 10.94 9.84 x 13.78 9.84 x 13.78 11.81 x 17.72 14.96 x 22.05 mm
90 x 150 104 x 230 190 x 278 250 x 350 250 x 350 300 x 450 380 x 560 Profundidade do C-Frame
Polegadas
5.12 6.10 6.10 7.28 7.68 9.06 10.24 mm
130 155 155 185 195 230 260 *Cursos ajustáveis por minuto são opcionais
**Medido no ponto morto superior com curso máximo e regulagem de aríete -
Características da prensa de volante C-Frame
Características da prensa de estrutura em C para volante
Nossas prensas de estrutura em C com volante variam de 10 a 75 toneladas e são adequadas para uma ampla variedade de aplicações de estampagem complexas, de impacto único ou de alta velocidade, incluindo corte, puncionamento, dobra, etc...
- Certificação CE e conformidade com OSHA/ANSI
- Estrutura de aço unitizada (ferro fundido e T10 CE T15 CE)
Eixo de aço de liga forjado - Unidades combinadas de embreagem e freio pneumático
- Painel de controle com SIEMENS PLC para ajustar facilmente as configurações da prensa
- Dispositivos de segurança Pilz
- Produção e contadores predefinidos
- Seletor para movimento reverso
- Grupo com coletor de óleo e 6 superfícies deslizantes
- Sistema de lubrificação centralizada automática com fluxo ajustável
- Proteção automática contra sobrecarga hidráulica (mecânica em T30CE e T40 CE)
- Unidade extratora
- Cilindros de contrapeso de ar
- Comprimentos de curso ajustáveis (vídeo)
-
Modelos de prensas de estrutura em C com engrenagem traseira (50-450 toneladas)
Prensas de estrutura em C com engrenagem traseira de ponto único | Prensas de estrutura de folga com engrenagem de redução de ponto único
Nossas prensas de estrutura em C com engrenagem traseira proporcionam produção de alta tonelagem em velocidades nominais reduzidas, graças a um sistema de engrenagens intermediárias entre o acionamento e o eixo excêntrico.
Modelo de Imprensa Unidade T50 RCE T63 RCE T80 RCE T100 RCE T130 RCE T160 RCE T200 RCE T250 RCE T350 RCE T450 RCE Capacidade
US Toneladas
56 70 90 112 146 180 225 281 393 505 KN
500 630 800 1000 1300 1600 2000 2500 3500 4500 Velocidade SPM 80 70 65 60 55 50 45 42 34 34 Variable SPM* 40-100 36-90 34-85 30-75 28-70 24-60 22-56 20-50 20-50 20-50 Comprimento do curso Polegadas 0.47-4.33 0.47-5.51 0.55-5.91 0.67-7.09 0.63-7.78 0.59-8.66 0.75-9.06 0.59-8.66 0.79-9.84 0.79-9.84 mm 12-110 12-140 14-150 17-180 16-200 15-220 19-230 15-220 20-250 20-250 Ajuste de Ram Polegadas 2.76 2.76 3.35 3.94 3.94 3.94 3.94 3.94 4.72 4.72 mm 70 70 85 100 100 100 100 100 120 120 Distância Mesa-Ram** Polegadas 15.75 17.72 18.90 20.47 22.05 25.98 29.53 30.71 31.50 33.46 mm 400 450 480 520 560 660 750 780 800 850 Dimensões da mesa de trabalho Polegadas 17.32 x 29.53 19.96 x 31.50 22.83 x 35.43 25.60 x 43.31 27.60 x 47.24 29.92 x 51.18 33.46 x 57.09 35.43 x 62.99 39.37 x 70.87 39.37 x 70.87 mm 440 x 750 500 x 800 580 x 900 650 x 1100 700 x 1200 760 x 1300 850 x 1450 900 x 1600 1000 x 1800 1000x1800 Superfície de carneiro
Polegadas
11.81 x 17.72 14.96 x 22.05 14.96 x 22.05 19.69 x 26.77 21.26 x 29.13 25.98 x 33.46 26.77 x 35.43 29.53 x 43.31 34.65 x 49.21 35.43 x 55.12 mm
300 x 450 380 x 560 380 x 560 500 x 680 540 x 740 660 x 850 680 x 900 750 x 1100 880 x 1250 900 x 1400 Profundidade do C-Frame
Polegadas
8.86 10.24 11.61 12.99 13.98 15.35 17.13 18.11 20.08 20.86 mm
225 260 295 330 355 390 435 460 510 530 *Cursos ajustáveis por minuto são opcionais
**Medido no ponto morto superior com curso máximo e regulagem de aríete -
Características da prensa de estrutura C com engrenagem traseira
Recursos da prensa de estrutura C com engrenagem traseira
Nossas prensas de estrutura C com engrenagem traseira variam de 50 a 450 toneladas e são adequadas para tarefas de estampagem e conformação mais exigentes, onde a aplicação de força controlada é necessária, incluindo estampagem rasa, conformação complexa, materiais de alta resistência, etc...
- Certificação CE e conformidade com OSHA/ANSI
- Estrutura de aço unitizada
- Eixo de aço de liga forjado
- Unidades combinadas de embreagem e freio pneumático
- Painel de controle com SIEMENS PLC para ajustar facilmente as configurações da prensa
- Dispositivos de segurança Pilz
- Produção e contadores predefinidos
- Seletor para movimento reverso
- Lubrificação por banho de óleo para engrenagens
- Grupo com coletor de óleo e 6 superfícies deslizantes
- Sistema de lubrificação centralizada automática com fluxo ajustável
- Proteção automática contra sobrecarga hidráulica
- Unidade extratora
- Cilindros de contrapeso de ar
- Ajuste do cilindro motorizado
- Comprimentos de curso ajustáveis

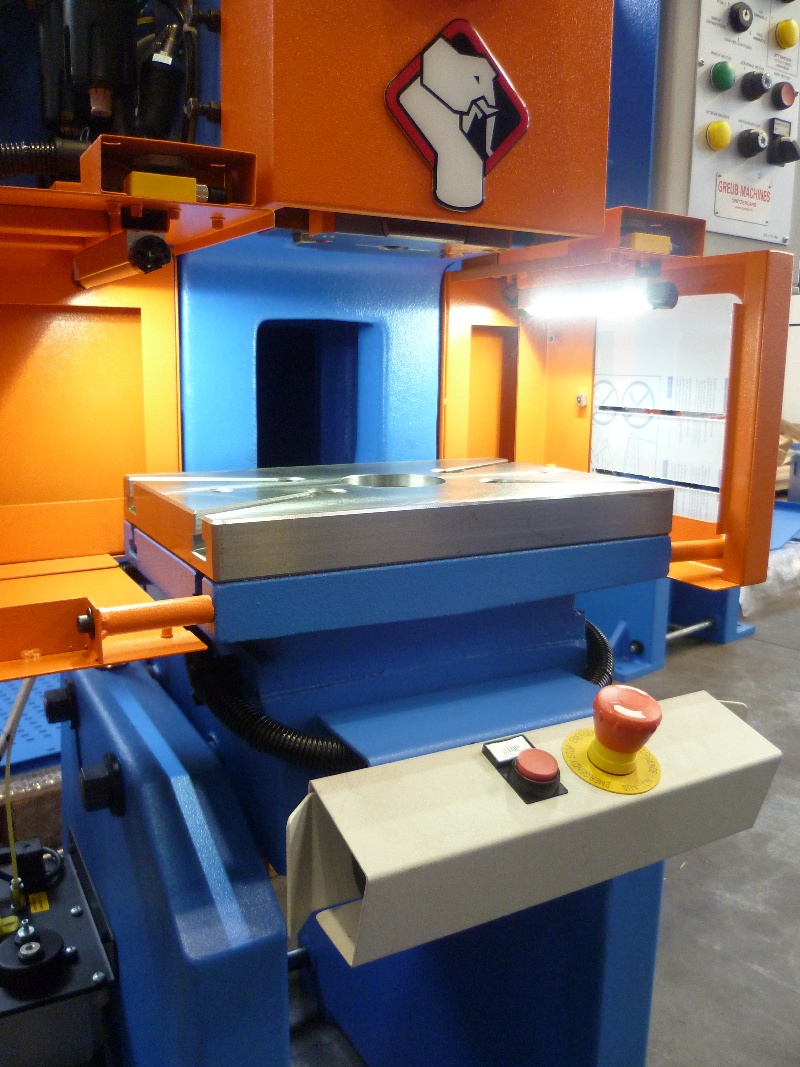

CORTINAS DE LUZ DE SEGURANÇA
Elas podem permitir um acesso fácil à área de trabalho, graças à proteção de raios infravermelhos. Versão programável disponível, para atender a todas as necessidades.

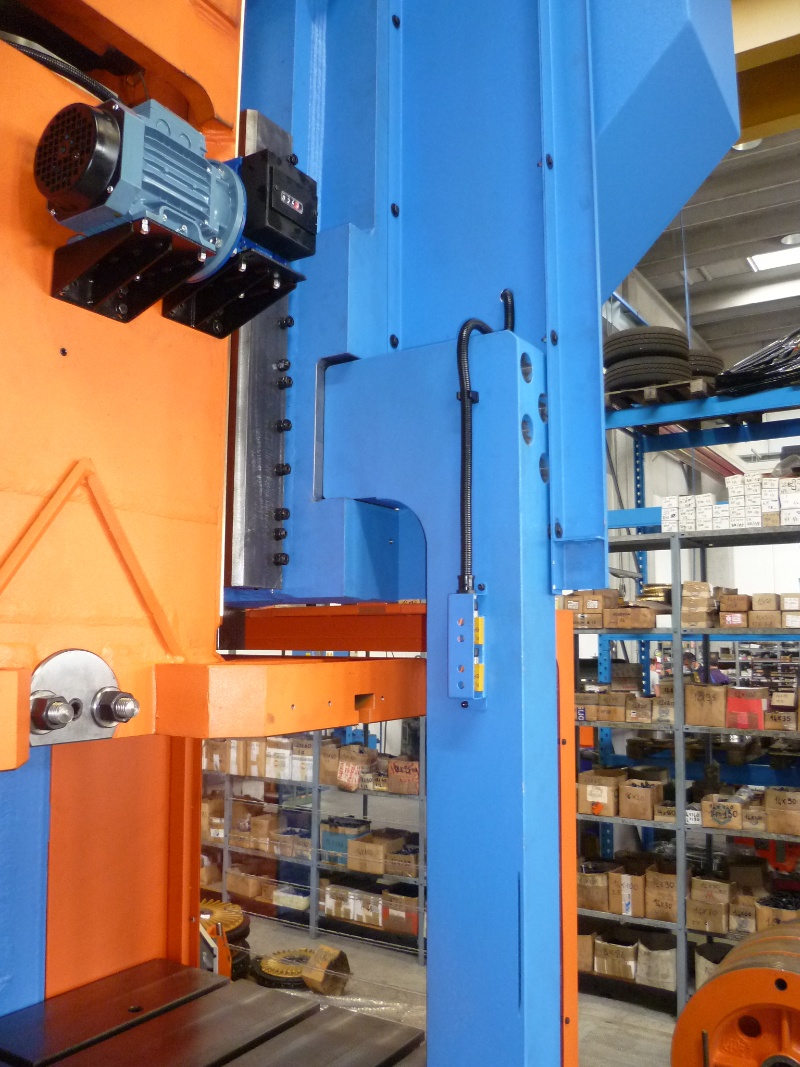

AJUSTE DE RAM MOTORIZADO
Para facilitar o ajuste da distância entre o bolster e o slide, disponível nos modelos T50 e maiores (padrão nos modelos T130 e maiores).
FERRAMENTAS RÁPIDAS DE MATRIZES
Guias de esferas, braços de suporte com rolos e grampos de matrizes hidráulicos facilitam as trocas de ferramentas.

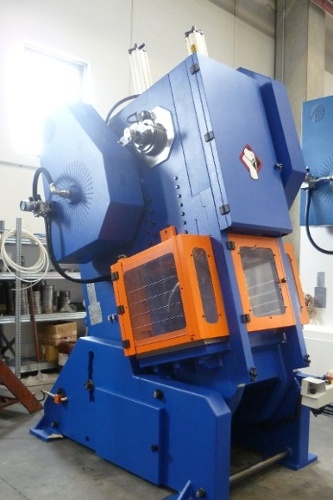

INCLINAÇÃO
Disponível com ajuste mecânico ou hidráulico (manual ou motorizado), permitindo inclinações de até 25°. Inclinações maiores são possíveis e serão fornecidas mediante solicitação.
MUDANÇA AUTOMÁTICA DE CURSO COM CONTROLE NUMÉRICO
Permite o armazenamento de configurações de prensa em "programas de ferramentas" (quase 2000 programas). Ao recuperar um programa de ferramenta do painel da tela de toque, a prensa será configurada automaticamente (mudança de curso, velocidade, altura da matriz, cames eletrônicos, etc.) em menos de 2 minutos.

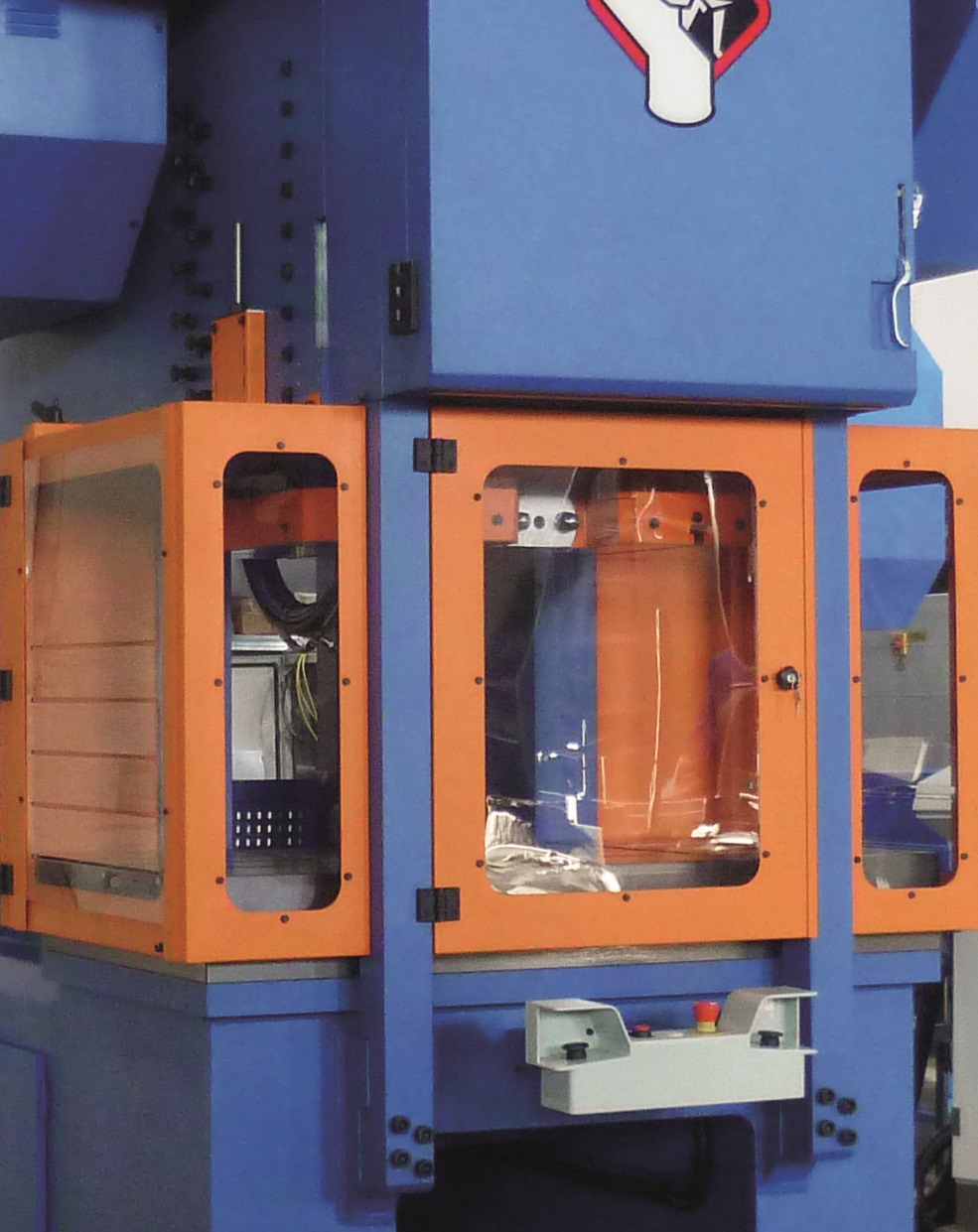

TIE RODS
Para aumentar a rigidez da estrutura da prensa e reduzir a deflexão.

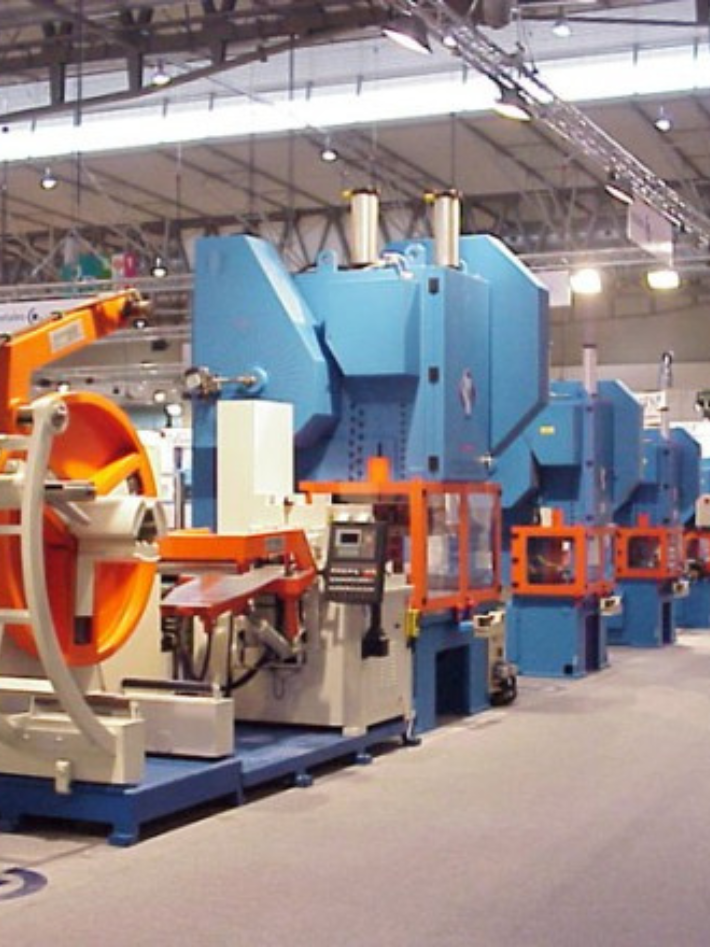

SOLUÇÕES COMPLETAS DE PRODUÇÃO
A pedido, podemos fornecer linhas de alimentação completas e soluções prontas para uso.
