Presses à Col de Cygne

sangiacomo-presses-photos

Presses à col de cygne à la volée et à retard

T10 - T75 / T50 - T450

Download the Brochure

Options

BARRIÈRES PHOTOÉLECTRIQUES

BARRIÈRES PHOTOÉLECTRIQUES
Grâce à une série de rayons infrarouges, la zone de travail de la presse est protégée pour permettre un accès rapide. Versions programmables disponibles qui satisfont les différentes exigences.

RÉGLAGE DE LA MASSE MOTORISÉE

RÉGLAGE DE LA MASSE MOTORISÉE
Pour faciliter le réglage de la distance plan-masse à partir du modèle T50 (standard sur les modèles T130 et plus).

OUTILLAGE RAPIDE DES MOULES

OUTILLAGE RAPIDE DES MOULES
Les guides à billes, consoles à rouleaux et blocages hydrauliques facilitent l’opération de montages des moules.

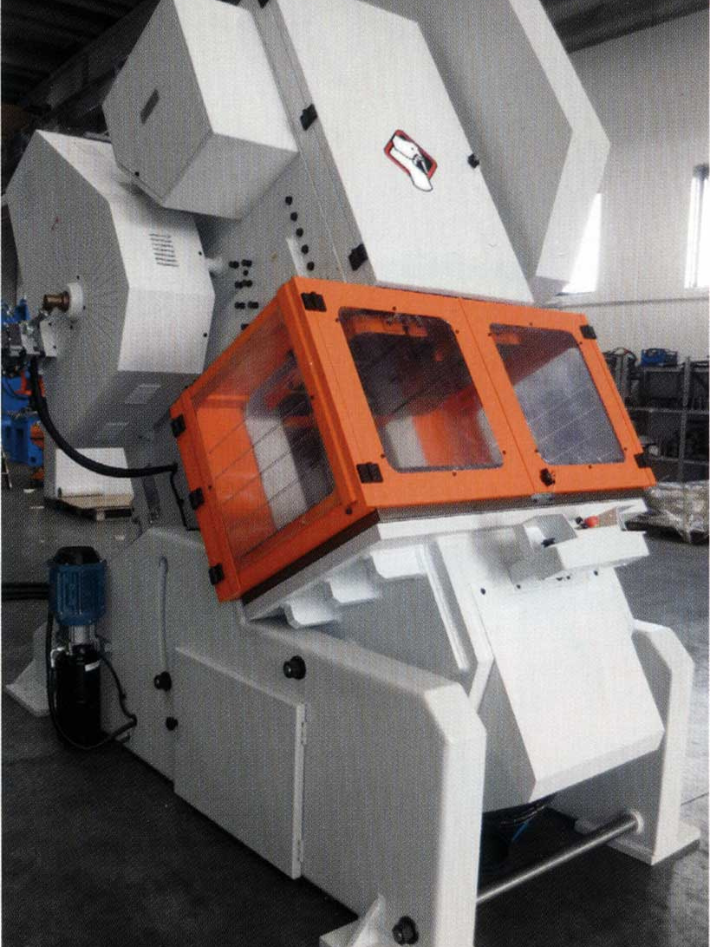

INCLINAISON

INCLINAISON
Disponible en plusieurs versions, mécanique ou hydraulique, manuelle ou motorisée, permet structura incliner jusqu'à 25 °. Sur demande inclinations plus élevés.

CHANGEMENT DE COURSE AUTOMATIQUE À CONTRÔLE NUMÉRIQUE

CHANGEMENT DE COURSE AUTOMATIQUE À CONTRÔLE NUMÉRIQUE
Permet le stockage des paramètres de la presse dans les " programmes d'outils» ( près de 2000 programmes) . Lors du rappel d'un programme de l'outil à partir du panneau de l'écran tactile , la presse sera automatiquement mis en place ( changement de la course , la vitesse , la distance de table bélier, cames électroniques , etc .. ) en moins de deux minutes.

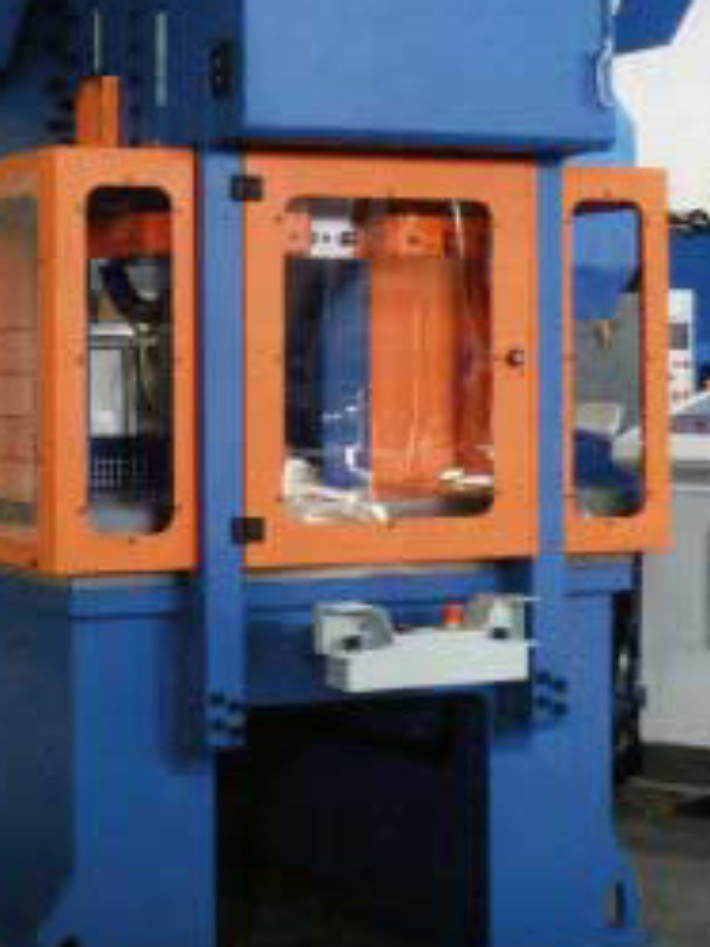

BIELA DE ENLACE O DE UNIÓN

BIELA DE ENLACE O DE UNIÓN
Pour augmenter la rigidité du cadre

INSTALLATIONS COMPLÈTES

INSTALLATIONS COMPLÈTES
Sur demande, nous pouvons fournir des lignes complètes d'alimentation et des solutions clés en main.

Presses excentriques à col de cygne à la volée

Données techniques

Modèle de la Presse Puissance
[KN]		 Vitesse Nom. [Coups/min] Vitesse Variable* [Coups/min] Course
[mm] - [in]		 Distance Table Coulisseau**
[mm] - [in]		 Dimensions
de la Table
[mm] - [in]		 Surface du colisseau
[mm] - [in]
T10 CE 100 190 92-230 6-40 (0,24-1,57) 210 (8,27) 240x360 (9,45x14,17) 90x150
(3,54x5,91)
T15 CE 150 165 88-220 8-60 (0,31-2,36) 260 (10,24) 300x400 (11,81x15,75) 104x230
(4,09x9,06)
T20 CE 200 155 84-210 6-60 (0,24-2,36) 300 (11,81) 300x450 (11,81x17,72) 190x278
(7,48x10,94)
T30 CE 300 145 80-200 8-76 (0,31-2,99) 350 (13,78) 360x580 (14,17x22,83 250x350
(9,84x13,78)
T40 CE 400 145 76-190 8-78 (0,31-3,07) 375 (14,76) 380x650 (14,96x25,59) 250x350
(9,84x13,78)
T50 CE 500 140 72-180 12-110 (0,47-4,33) 400 (15,75) 440x750 (17,32x29,53) 300x450
(11,81x17,72)
T75 CE 750 120 60-130 14-140 (0,55-5,51) 450 (17,72) 500x800 (19,69x31,50) 380x560
(14,96x22,05))

PRESSES EXCENTRIQUES À COL DE CYGNE À LA VOLÉE: C -Frame presses sans engrenages de réduction entre l'arbre d'entraînement et l'arbre excentrique sont bien adaptés pour les applications avec des vitesses de production plus élevés pour une productivité accrue . Convient pour le découpage et l'emboutissage.

  • Conformité aux normes CE en vigueur
  • Structure en acier (hierro fundido para la T10CE y la T15CE)
  • Arbre forgé en acier hautement allié
  • Groupe frein-embrayage combiné à commande pneumatique
  • Tableau de commande avec PLC SIEMENS pour la gestion des services et formulaires de sécurité Pilz
  • Compteur de coups totaux, partiels et à présélection
  • Sélecteur pour l’inversion du mouvement
  • Masse avec collecteur d’huile à 6 coulisseaux
  • Lubrification automatique centralisée à flux réglable
  • Surcharge hydraulique automatique
  • Groupe extracteur
  • Cylindres équilibreurs de la masse

Presses excentriques à col de cygne à retard

Données techniques

Press Model Power
[KN]		 Nominal speed
[SPM]		 Variable speed
[SPM]		 Stroke
[mm] - [in]		 Table-Ram distance*
[mm] - [in]		 Working table
[mm] - [in]		 Ram surface
[mm] - [in]
T50 RCE 500 80 40-100 12-110 (0,47-4,33) 400 (15,75) 440x750 (17,32x29,53) 300x450
(11,81x17,72)
T63 RCE 630 70 36-90 12-140 (0,47-5,51) 450 (17,72) 500x800 (19,96x31,50); 380x560
(14,96x22,05)
T80 RCE 800 65 34-85 14-150 (0,55-5,91) 480 (18,90) 580x900 (22,83x35,43) 380x560
(14,96x22,05)
T100 RCE 1000 60 30-75 17-180 (0,67-7,09) 520 (20,47) 650x1100 (25,60x43,31) 500x680
(19,69x26,77)
T130 RCE 1300 55 28-70 16-200 (0,63-7,78) 560 (22,05) 700x1200 (27,60x47,24) 540x740
(21,26x29,13)
T160 RCE 1600 50 24-60 15-220 (0,59-8,66) 660 (25,98) 760x1300 (29,92x51,18) 660x850
(25,98x33,46)
T200 RCE 2000 45 22-56 19-230 (0,75-9,06) 750 (29,53) 850x1450 (33,46x57,09) 680x900
(26,77x35,43)
T350 RCE 3500 34 20-50 20-250 (0,79-9,84) 800 (31,50) 1000x1800 (39,37x70,87) 880x1250
(34,65x49,21)
T450 RCE 4500 34 22-50 20-250 (0,79-9,84) 850 (33,46) 1000x1800 (39,37x70,87) 900x1400
(35,43x55,12)

PRESSES EXCENTRIQUES À COL DE CYGNE À RETARD: C -Frame presses avec une réduction d'engrenage intermédiaire Fournir tonnage nominal supérieur à des vitesses réduites . Convient pour le découpage et l'emboutissage et l'emboutissage .

  • Conformité aux normes CE en vigueur
  • Structure en acier
  • Arbre forgé en acier hautement allié
  • Groupe frein-embrayage combiné à commande pneumatique
  • Tableau de commande avec PLC SIEMENS pour la gestion des services et formulaires de sécurité Pilz
  • Compteur de coups totaux, partiels et à présélection
  • Sélecteur pour l’inversion du mouvement
  • Engrenages en bain d’huile
  • Masse avec collecteur d’huile à 6 coulisseaux
  • Lubrification automatique centralisée à flux réglable
  • Surcharge hydraulique automatique
  • Groupe extracteur
  • Cylindres équilibreurs de la masse
  • Dispositif de réglage motorisé de la masse

*Réglables coups par minute en option.
**Mesurée au point mort haut Avec course max et la réglementation de ram.

Êtes-vous à la recherche d'une presse à cadre en C abordable? Sangiacomo Americas est un distributeur d'une large gamme de produits, y compris des presses à cadre en C / presses mécaniques à cadre en C, qui sont conçues pour répondre aux besoins de votre entreprise.

Contactez-nous via notre page de contact ou appelez-nous pour une consultation gratuite. Que vous soyez en Amérique du Nord ou en Amérique du Sud, nous pouvons vous fournir la meilleure presse mécanique à châssis en C de l'industrie.

Nos presses mécaniques C-Frame, produites dans une large gamme de modèles, comprennent des modèles à volant d'inertie et à engrenage arrière. Veuillez prendre le temps de regarder les spécifications ci-dessus et appelez-nous lorsque vous êtes prêt à commander.

Nous sommes convaincus que nous pouvons vous fournir la meilleure presse mécanique à châssis en C qui fonctionnera pour vous.
