- Modelos de prensas laterais retas de ponto único (50-450 toneladas)
- Características da prensa lateral reta de ponto único
- Modelos de prensas laterais retas de ponta dupla (125-500 toneladas)
- Características do Double Point Straight Side Press
-
Modelos de prensas laterais retas de ponto único (50-450 toneladas)
Pressões laterais retas de ponto únicoOs modelos de prensas laterais retas de ponto único Sangiacomo oferecem maiores tonelagens, orientação precisa do cilindro e maiores áreas de trabalho, tornando-os máquinas adequadas para suas aplicações de conformação de metal mais exigentes a um preço acessível.
Modelo de Imprensa Unidade T50 DM-SB (V) T50 DM-SB (R) T75 DM-SB (V) T75 DM-SB (R) T100 DM-SB T125 DM-SB T160 DM-SB T200 DM-SB T250 DM-SB T350 DM-SB T450 DM-SB Capacidade
US Toneladas
56 56 84 84 112 140 180 225 281 393 506 KN
500 500 750 750 1000 1250 1600 2000 2500 3500 4500 Velocidade SPM 80-200 40-100 60-150 40-100 30-75 28-70 24-60 22-56 20-50 20-50 20-50 Comprimento do curso Polegadas 0.47-4.33 0.47-4.33 0.55-5.51 0.55-5.90 0.67-7.09 0.63-7.87 0.59-8.66 0.75-9.06 0.59-8.66 0.78-9.84 9.84 mm 12-110 12-110 14-140 14-150 17-180 16-200 15-220 19-230 15-220 20-250 250 Ajuste de Ram Polegadas 2.76 2.76 2.76 3.35 3.94 3.94 3.94 3.94 3.94 3.94 4.72 mm 70 70 70 85 100 100 100 100 100 100 120 Distância Mesa-Ram* Polegadas 12.59 12.59 13.77 15.74 18.11 17.72 19.69 21.65 21.65 23.62 23.62 mm 320 320 350 400 460 450 500 550 550 600 600 Dimensões da mesa de trabalho** Polegadas 31.50 x 23.62 31.50 x 23.62 35.43 x 25.59 39.37 x 27.55 43.31 x 27.55 51.18 x 31.50 55.12 x 33.46 57.09 x 33.46 62.99 x 35.43 62.99 x 39.37 68.89 x 47.42 mm 800 x 600 800 x 600 900 x 650 1000 x 700 1100 x 700 1300 x 800 1400 x 800 1450 x 850 1600 x 900 1600 x 1000 1750 x 1200 Superfície de carneiro
Polegadas
31.49 x 16.54 31.49 x 16.54 35.43 x 18.50 39.37 x 27.55 43.31 x 27.55 51.18 x 31.50 55.12 x 33.46 57.09 x 33.46 62.99 x 35.43 62.99 x 39.37 68.89 x 47.42 mm
800 x 420 800 x 420 900 x 470 1000 x 700 1100 x 700 1300 x 800 1400 x 800 1450 x 850 1600 x 900 1600 x 1000 1750 x 1200 *Medido no ponto morto superior com curso máximo e regulagem de aríete
** Dimensões de mesa alternativas estão disponíveis mediante solicitação -
Características da prensa lateral reta de ponto único
Características da prensa lateral reta de ponto único
Nossas prensas de lado reto de ponto único variam de 50 a 450 toneladas. Essas prensas empregam uma única biela e são adequadas para aplicações de estampagem de tonelagem mais alta com cargas centralizadas ou uniformemente distribuídas. Aplicações comuns para essas máquinas incluem grandes peças estampadas simétricas, estampagem progressiva e tarefas de estampagem de transferência. Alguns dos recursos exclusivos desses modelos de prensa incluem:
- Certificado CE e compatível com OSHA/ANSI
- Estrutura de aço testada por análise de elementos finitos unificada
- Eixo de aço de liga forjada
- Unidade de freio de embreagem pneumática ou hidropneumática
- Sobrecarga hidráulica automática de ação rápida
- Painel de controle com SIEMENS PLC
- Cursos variáveis por minuto
- Ajuste automático do aríete
- Guias de aríete ajustáveis de 8 pontos
- Dispositivos de segurança PILZ
- Aríete com coletor de óleo
- Cilindros de contrapeso de ar
- Cortinas de luz de segurança (dianteiras)
- Proteções mecânicas (traseiras)
-
Modelos de prensas laterais retas de ponta dupla (125-500 toneladas)
Pressões laterais retas de ponto duplo
As prensas retas de ponta dupla Sangiacomo oferecem máxima estabilidade, precisão, tonelagem e durabilidade, tornando-as a melhor escolha para suas aplicações de estampagem mais exigentes.
Modelo de Imprensa Unidade T125 DM-DB T160 DM-DB T200 DM-DB T250 DM-DB T315 DM-DB T400 DM-DB T500 DM-DB Capacidade
US Toneladas
140 180 225 281 354 450 562 KN
1250 1600 2000 2500 3150 4000 5000 Velocidade SPM 35-90 35-90 35-80 35-75 30-65 30-65 20-60 Comprimento do curso Polegadas 0.55-5.91 0.71-7.09 0.79-7.87 0.83-9.06 0.91-9.84 0.91-9.84 0.91-9.84 mm 14-150 18-180 20-200 21-230 23-250 23-250 23-250 Ajuste de Ram Polegadas 3.93 3.93 3.93 4.72 4.72 4.72 6.29 mm 100 100 100 120 120 120 160 Altura da matriz* Polegadas 17.72 19.69 19.69 21.65 25.59 25.59 27.56 mm 450 500 500 550 650 650 700 Dimensões da mesa de trabalho** Polegadas 51.18 x 31.50 59.06 x 35.43 66.93 x 39.37 74.80 x 43.31 82.68 x 47.24 90.55 x 51.18 100.39 x 55.12 mm 1300 x 800 1500 x 900 1700 x 1000 1900 x 1100 2100 x 1200 2300 x 1300 2550 x 1400 Superfície de carneiro
Polegadas
35.15 x 31.50 61.02 x 35.43 68.90 x 39.37 76.77 x 43.31 84.65 x 47.24 92.52 x 51.18 102.36 x 55.12 mm
1350 x 800 1550 x 900 1750 x 1000 1950 x 1100 2150 x 1200 2350 x 1300 2600 x 1400 *Medido no ponto morto superior com curso máximo e regulagem de aríete
** Dimensões de mesa alternativas disponíveis mediante solicitação -
Características do Double Point Straight Side Press
Características do Double Point Straight Side Press
Nossas prensas de ponta dupla e lado reto variam de 125 a 500 toneladas. Essas prensas empregam duas bielas e são adequadas para aplicações de estampagem de alta tonelagem. Aplicações comuns para essas máquinas consistem em aplicações de estampagem progressiva e de transferência e peças assimétricas maiores. Alguns dos recursos exclusivos desses modelos de prensa incluem:
- Certificado CE e compatível com OSHA/ANSI
- Estrutura de aço testada por análise de elementos finitos unificada
- Eixo de aço de liga forjada
- Unidade de freio de embreagem pneumática ou hidropneumática
- Sobrecarga hidráulica automática de ação rápida
- Painel de controle com SIEMENS PLC
- Cursos variáveis por minuto
- Ajuste automático do aríete

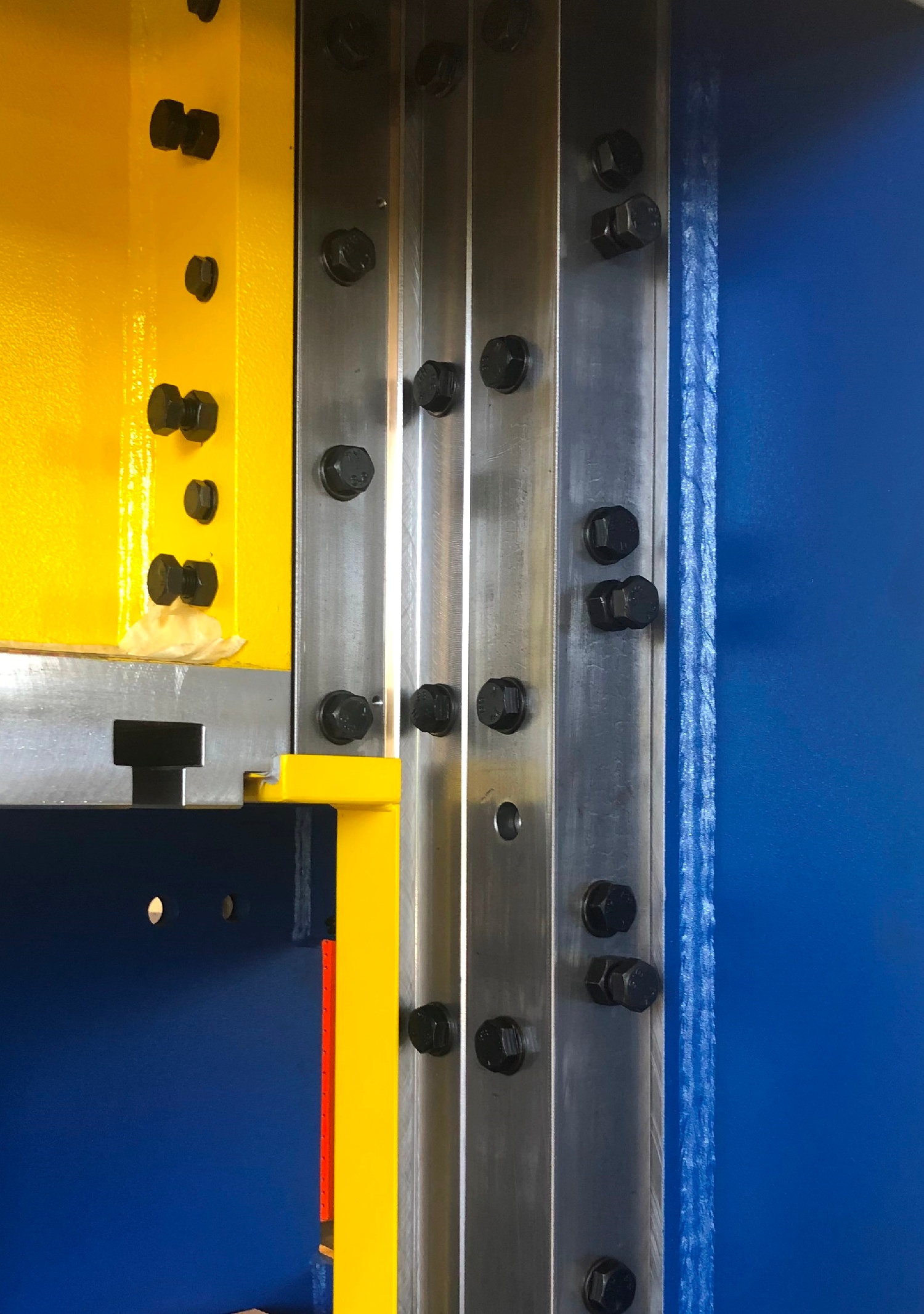

- Guias de aríete ajustáveis de 8 pontos
- Dispositivos de segurança PILZ
- Aríete com coletor de óleo
- Cilindros de contrapeso de ar
- Cortinas de luz de segurança (dianteiras)
- Proteções mecânicas (traseiras)

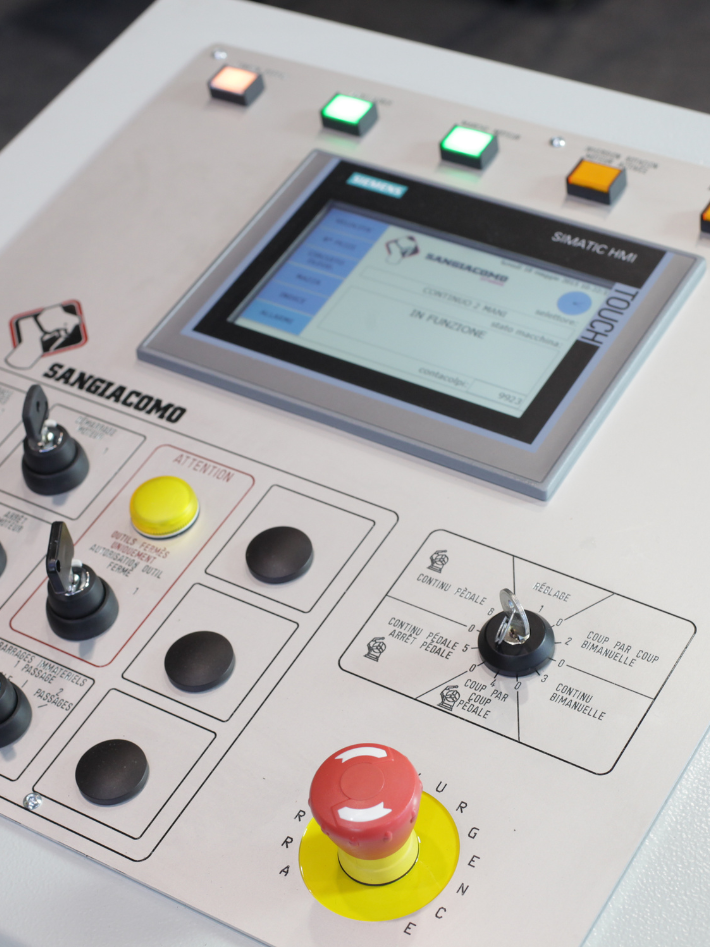

A solução NC Control permite o armazenamento de todas as configurações em um "programa de ferramentas" (total de 2000 programas).
Ao chamar um programa de ferramentas do painel da tela de toque, a prensa executará automaticamente e simultaneamente a configuração (mudança de curso, velocidade, distância da mesa-ram, cames eletrônicos, etc.) em menos de dois minutos.

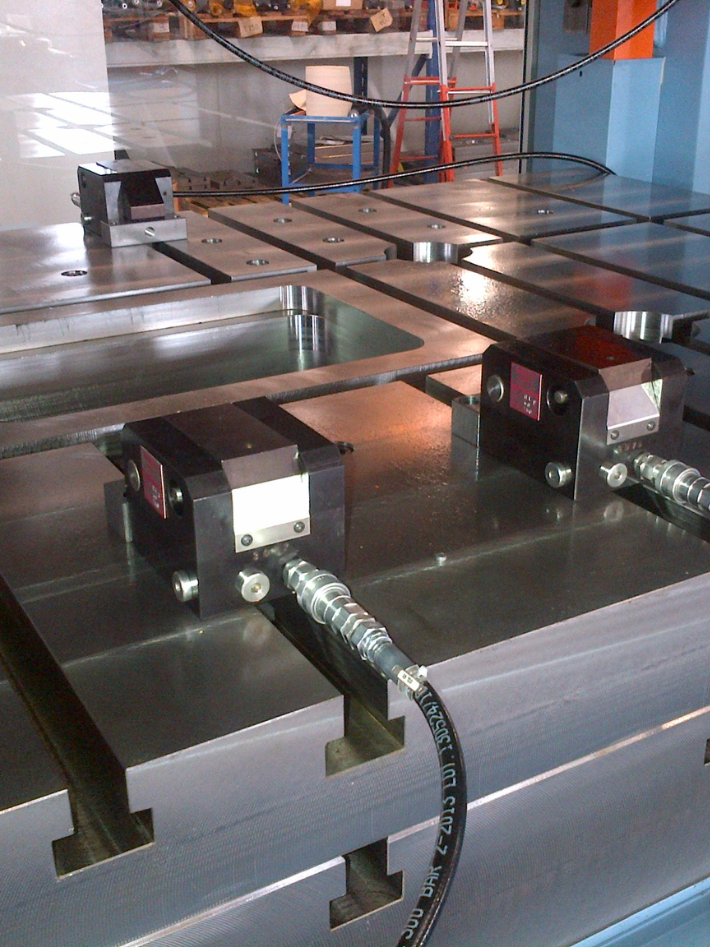

Guias de esferas, braços de suporte com rolos e grampos de matriz hidráulicos facilitam as trocas de ferramentas.

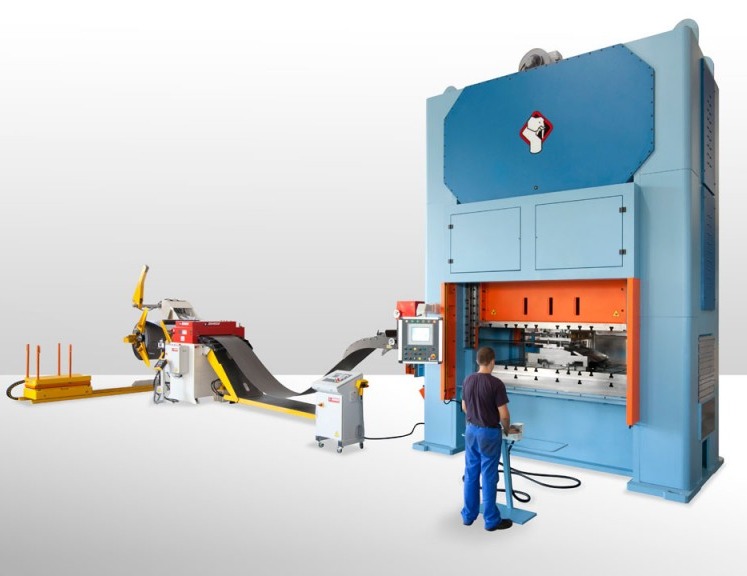

A pedido, podemos fornecer linhas de alimentação completas e soluções prontas para uso.
MODELOS DE PRENSA COM ENGRENAGEM DE DUPLA REDUÇÃO
Como resultado de um sistema complexo de engrenagens excêntricas com contrarrotação, que permite uma redução dupla na velocidade e cursos disponíveis muito longos, obtém-se alta energia em velocidades muito baixas, o que é ideal para processos de estampagem profunda.
MODELOS DE PRENSA DE ALAVANCA LINK
Por meio de um sistema de alavanca cinemática, que reduz a velocidade de impacto no material e o mantém mais baixo, estável e constante durante a fase de trabalho, isso permite um processo com menos desgaste nas ferramentas, menos ruído e produção mais otimizada.
MODELOS DE SERVO PRENSA
A combinação de servomotores de alto torque e seu sistema de gerenciamento permite definir os tipos de curvas de movimento e velocidade com extrema precisão, o que garante alto desempenho adequado para muitas aplicações de conformação, como estampagem, estampagem e estampagem profunda.
Sistema eletrônico para medir a força de prensagem e a distribuição das forças na mesa.
