Modèles de presses latérales droites à point unique (50 à 450 tonnes)

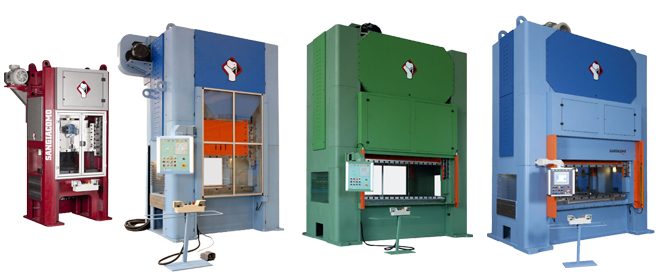

Presses latérales droites à point uniqueLes modèles de presses latérales droites à point unique Sangiacomo offrent des tonnages plus élevés, un guidage précis du vérin et des espaces de travail plus grands, ce qui en fait des machines adaptées à vos applications de formage de métaux plus exigeantes à un prix abordable.
Modèle de presse Unité T50 DM-SB (V) T50 DM-SB (R) T75 DM-SB (V) T75 DM-SB (R) T100 DM-SB T125 DM-SB T160 DM-SB T200 DM-SB T250 DM-SB T350 DM-SB T450 DM-SB Capacité
US Des tonnes
56 56 84 84 112 140 180 225 281 393 506 KN
500 500 750 750 1000 1250 1600 2000 2500 3500 4500 Vitesse SPM 80-200 40-100 60-150 40-100 30-75 28-70 24-60 22-56 20-50 20-50 20-50 Longueur de la course Pouces 0.47-4.33 0.47-4.33 0.55-5.51 0.55-5.90 0.67-7.09 0.63-7.87 0.59-8.66 0.75-9.06 0.59-8.66 0.78-9.84 9.84 mm 12-110 12-110 14-140 14-150 17-180 16-200 15-220 19-230 15-220 20-250 250 Réglage du vérin Pouces 2.76 2.76 2.76 3.35 3.94 3.94 3.94 3.94 3.94 3.94 4.72 mm 70 70 70 85 100 100 100 100 100 100 120 Distance table-vérin* Pouces 12.59 12.59 13.77 15.74 18.11 17.72 19.69 21.65 21.65 23.62 23.62 mm 320 320 350 400 460 450 500 550 550 600 600 Dimensions de la table de travail** Pouces 31.50 x 23.62 31.50 x 23.62 35.43 x 25.59 39.37 x 27.55 43.31 x 27.55 51.18 x 31.50 55.12 x 33.46 57.09 x 33.46 62.99 x 35.43 62.99 x 39.37 68.89 x 47.42 mm 800 x 600 800 x 600 900 x 650 1000 x 700 1100 x 700 1300 x 800 1400 x 800 1450 x 850 1600 x 900 1600 x 1000 1750 x 1200 Surface de bélier
Pouces
31.49 x 16.54 31.49 x 16.54 35.43 x 18.50 39.37 x 27.55 43.31 x 27.55 51.18 x 31.50 55.12 x 33.46 57.09 x 33.46 62.99 x 35.43 62.99 x 39.37 68.89 x 47.42 mm
800 x 420 800 x 420 900 x 470 1000 x 700 1100 x 700 1300 x 800 1400 x 800 1450 x 850 1600 x 900 1600 x 1000 1750 x 1200 *Mesuré au point mort haut avec course maximale et régulation du vérin
** D'autres dimensions de table sont disponibles sur demande -
Caractéristiques de la presse latérale droite à point unique
Caractéristiques de la presse latérale droite à point unique
Nos presses à pointe unique et à faces droites vont de 50 à 450 tonnes. Ces presses utilisent une seule bielle et conviennent aux applications d'emboutissage de tonnage plus élevé avec des charges centrées ou uniformément réparties. Les applications courantes de ces machines comprennent les grandes pièces embouties symétriques, l'emboutissage progressif et les tâches d'emboutissage par transfert. Certaines des caractéristiques uniques de ces modèles de presses comprennent :
- Certifié CE et conforme OSHA/ANSI
- Cadre en acier testé par analyse par éléments finis unifiés
- Arbre en acier allié forgé
- Unité de frein à embrayage pneumatique ou hydropneumatique
- Surcharge hydraulique automatique à action rapide
- Panneau de commande avec PLC SIEMENS
- Coups variables par minute
- Réglage automatique du vérin
- Guides de vérin réglables à 8 points
- Dispositifs de sécurité PILZ
- Vérin avec collecteur d'huile
- Vérins à contrepoids pneumatique
- Rideaux immatériels de sécurité (avant)
- Protections mécaniques (arrière)
-
Modèles de presses latérales droites à double pointe (125-500 tonnes)
Presses à double pointe droites latérales
Les presses à double pointe à faces droites Sangiacomo offrent une stabilité, une précision, un tonnage et une durabilité maximum, ce qui en fait le premier choix pour vos applications d'emboutissage les plus exigeantes.
Modèle de presse Unité T125 DM-DB T160 DM-DB T200 DM-DB T250 DM-DB T315 DM-DB T400 DM-DB T500 DM-DB Capacité
US Des tonnes
140 180 225 281 354 450 562 KN
1250 1600 2000 2500 3150 4000 5000 Vitesse SPM 35-90 35-90 35-80 35-75 30-65 30-65 20-60 Longueur de la course Pouces 0.55-5.91 0.71-7.09 0.79-7.87 0.83-9.06 0.91-9.84 0.91-9.84 0.91-9.84 mm 14-150 18-180 20-200 21-230 23-250 23-250 23-250 Réglage du vérin Pouces 3.93 3.93 3.93 4.72 4.72 4.72 6.29 mm 100 100 100 120 120 120 160 Distance table-vérin* Pouces 17.72 19.69 19.69 21.65 25.59 25.59 27.56 mm 450 500 500 550 650 650 700 Dimensions de la table de travail** Pouces 51.18 x 31.50 59.06 x 35.43 66.93 x 39.37 74.80 x 43.31 82.68 x 47.24 90.55 x 51.18 100.39 x 55.12 mm 1300 x 800 1500 x 900 1700 x 1000 1900 x 1100 2100 x 1200 2300 x 1300 2550 x 1400 Surface de bélier
Pouces
35.15 x 31.50 61.02 x 35.43 68.90 x 39.37 76.77 x 43.31 84.65 x 47.24 92.52 x 51.18 102.36 x 55.12 mm
1350 x 800 1550 x 900 1750 x 1000 1950 x 1100 2150 x 1200 2350 x 1300 2600 x 1400 *Mesuré au point mort haut avec course maximale et régulation du vérin
** Dimensions de table alternatives disponibles sur demande -
Caractéristiques de la presse latérale droite à double pointe
Caractéristiques de la presse latérale droite à double pointe
Nos presses à double pointe et à faces droites vont de 125 à 500 tonnes. Ces presses utilisent deux bielles et sont adaptées aux applications d'emboutissage à fort tonnage. Les applications courantes de ces machines sont les applications d'emboutissage progressif et par transfert et les pièces asymétriques de plus grande taille. Certaines des caractéristiques uniques de ces modèles de presses comprennent:
- Certifié CE et conforme OSHA/ANSI
- Cadre en acier testé par analyse par éléments finis unifiés
- Arbre en acier allié forgé
- Unité de frein à embrayage pneumatique ou hydropneumatique
- Surcharge hydraulique automatique à action rapide
- Panneau de commande avec PLC SIEMENS
- Coups variables par minute
- Réglage automatique du vérin
- Guides de vérin réglables à 8 points
- Dispositifs de sécurité PILZ
- Vérin avec collecteur d'huile
- Vérins à contrepoids pneumatique
- Rideaux immatériels de sécurité (avant)
- Protections mécaniques (arrière)
La solution NC Control permet de stocker tous les réglages dans un "programme outil" (2000 programmes au total).
En rappelant un programme outil depuis le panneau tactile, la presse exécutera automatiquement et simultanément le réglage (changement de course, vitesse, distance table-coulisseau, cames électroniques, etc.) en moins de deux minutes.
Les guides à billes, les bras de support avec rouleaux et les pinces hydrauliques facilitent les changements d'outils.

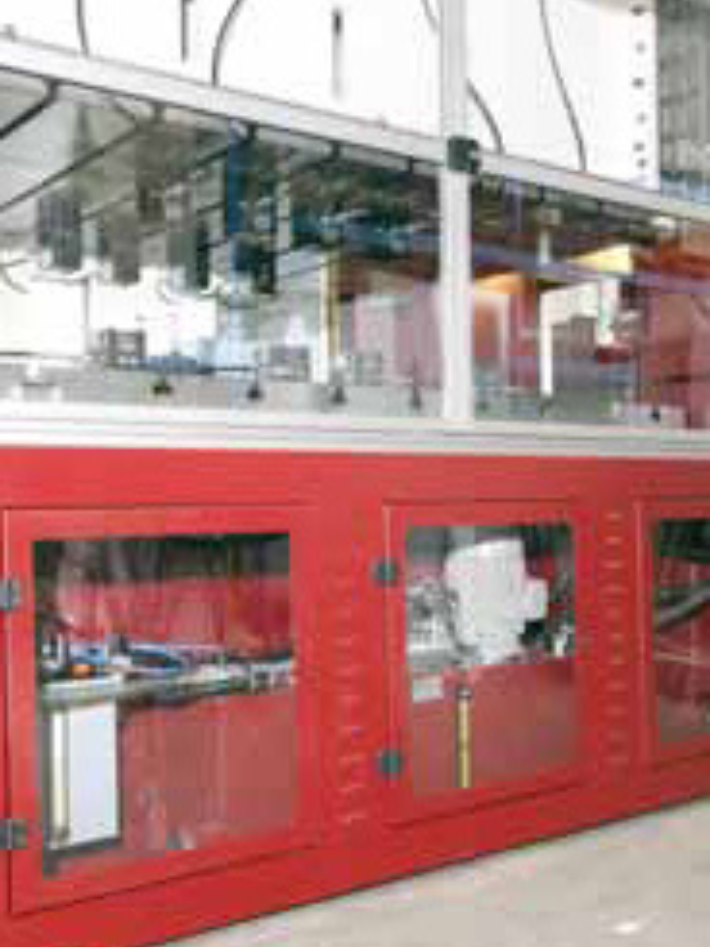

Sur demande, nous pouvons fournir des lignes d'alimentation complètes et des solutions clés en main.
MODÈLES DE PRESSES À DOUBLE RÉDUCTION
Grâce à un système complexe d'engrenages excentriques à contre-rotation, qui permet une double réduction de la vitesse et des courses disponibles très longues, on obtient une énergie élevée à très basse vitesse, ce qui est idéal pour les processus d'emboutissage profond.
MODÈLES DE PRESSES À LEVIER DE LIAISON
Grâce à un système de levier cinématique qui réduit la vitesse d'impact sur le matériau et la maintient plus basse, stable et constante pendant la phase de travail, cela permet un processus avec moins d'usure de l'outillage, moins de bruit et une production plus optimale.
MODÈLES DE SERVO-PRESSES
La combinaison de servomoteurs à couple élevé et de leur système de gestion permet de régler les types de mouvements et les courbes de vitesse avec une précision extrême, ce qui garantit des performances élevées adaptées à de nombreuses applications de formage telles que l'emboutissage, le découpage et l'emboutissage profond.

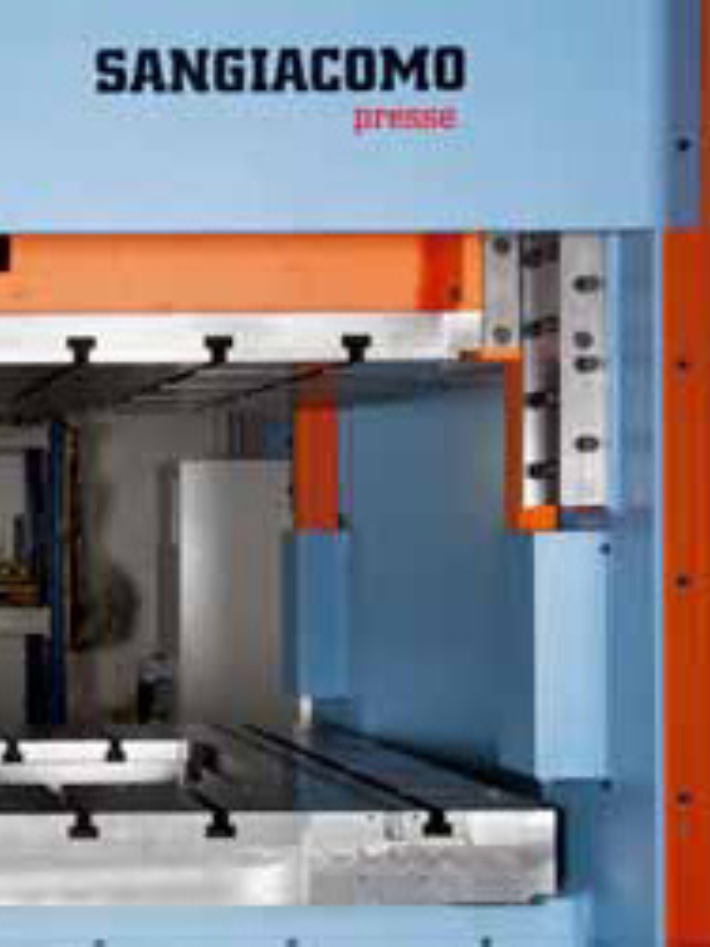

Système électronique de mesure de la force de pression et de la répartition des forces sur la table.
